一、中性点接地方式的分类与电阻接地的技术特点

电力系统中性点的接地方式直接影响到系统的过电压水平、继电保护配置和供电可靠性。10kV配电系统的中性点接地方式主要有不接地、经消弧线圈接地和经小电阻接地三种形式。中性点经小电阻接地方式下,系统发生单相接地故障时,故障电流受电阻限制在数百安培至数千安培范围内,既具有一定的限流作用又能提供足够大的零序电流供保护装置可靠检测。对于电容器电流超过10A的10kV系统,采用小电阻接地方式可以有效抑制弧光接地过电压和铁磁谐振过电压。

在电力系统中,电阻的阻值决定了接地电流的大小和中性点电位的偏移程度。若电阻值过大,接地电流太小导致保护灵敏度不足;若电阻值过小,接地电流过大不仅加重了故障设备的损坏,还使接地电位升高威胁人身安全。因此,中性点接地电阻值的确定是接地系统设计的关键环节。工程上常用的接地电阻柜按电阻材料可分为不锈钢合金电阻柜和碳素钢电阻柜,按冷却方式可分为自然冷却式和强迫风冷式,按安装形式可分为户内式和户外式。

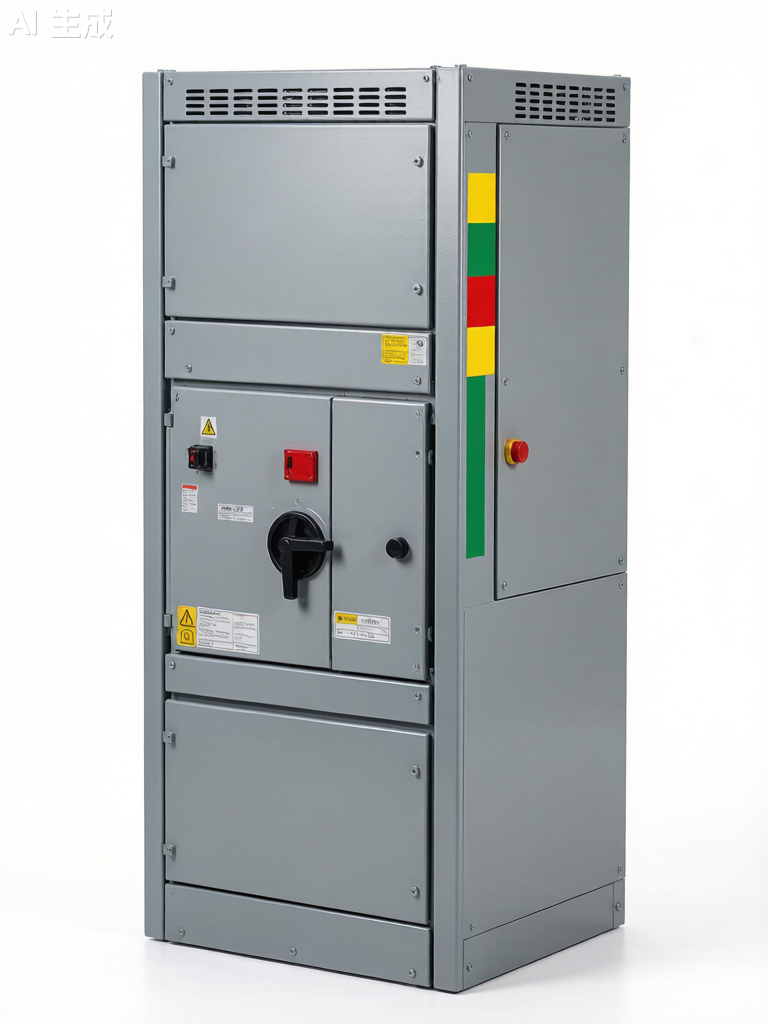

图19 高压中性点接地电阻柜结构示意
图19 高压中性点接地电阻柜结构示意

二、接地电阻柜的选型计算方法

接地电阻值的确定应综合考虑系统电容电流、允许的接地故障电流和保护灵敏度三个因素。计算公式为:R = Uo / (k × Ic),其中Uo为系统相电压(10kV系统为5.77kV),Ic为系统单相接地电容电流(A),k为故障电流相对于电容电流的倍数,一般取1.5~2.0。按此公式,假设某10kV系统的电容电流为40A,取k=1.5,则接地电阻值R = 5770/(1.5×40) ≈ 96Ω。在实际工程中,电阻值通常取整为100Ω,此时接地故障电流约为57.7A。该电流值既能满足零序过流保护的灵敏度要求(可整定10~20A),又不会因过大的接地电流造成严重设备损坏。

电阻的热容量计算是选型的重要环节。电阻的额定热容量应满足在最大接地故障电流下持续运行10s的要求(与继电保护动作时间和备用自动投入时间配合)。发热量计算公式为:Q = I²×R×t,其中I为接地故障电流(A),R为电阻值(Ω),t为故障持续时间(s)。以上述100Ω电阻、57.7A故障电流和10s持续时间为条件计算,发热量Q = 57.7²×100×10 ≈ 3.33MJ。电阻元件的温升计算采用热平衡方程,不锈钢合金电阻材料在短期工作制下的允许温升为760℃,据此可以确定电阻元件的截面和长度。选型时还应校核电阻的绝缘水平,其工频耐压水平应不低于所在系统电压等级的要求,对10kV系统工频耐压值为42kV/1min。

三、应用场景与运维管理要点

中性点接地电阻柜在10kV配电系统中的典型应用场景包括:城市配电网电缆线路出线较多的变电站,因电缆线路的电容电流很大(可达每公里1.5~2A),经消弧线圈补偿后仍有较大的残余电流,改为小电阻接地后保护灵敏度显著提高;工矿企业自备变电站,工艺要求单相接地故障后快速切除故障线路以防止事故扩大;钢铁、石化等行业存在大量6kV/10kV高压电动机,电动机在单相接地时产生的转子损伤风险可通过快速切除予以控制。

接地电阻柜的日常运维管理应重点做好以下工作:每月进行一次外观巡检,检查电阻元件的热变色指示漆是否变色、均流电阻是否有烧损痕迹、绝缘子表面是否有放电痕迹;每半年测量一次接地电阻值(实际电阻值)并与设计值比较,偏差不应超过±5%;检查风机(强迫风冷型)的启动和运转正常性,进风口和出风口是否畅通。每年进行一次绝缘电阻测量和工频耐压试验,绝缘电阻在2500V兆欧表下不低于1000MΩ。电阻柜的接地引下线截面对铜绞线不小于50mm²,对镀锌扁钢不小于80mm²,接地引下线与主接地网的连接电阻应小于0.1Ω。当电阻柜出现异常发热、绝缘子开裂或电阻元件断裂等现象时,应立即安排停电处理。
